PAINEL PARA COMUTAÇÃO AUTOMÁTICA ENTRE AS FONTES DE ENERGIA REDE E GRUPO GERADOR
(Transferência tipo aberta - com interrupção) Nossos quadros QTAs podem trabalhar com todas as marcas de geradores do mercado, equipados com qualquer tipo de quadro de controle e controlador microprocessado (Comap, Deepsea, Deif, Lovato, KVA, Cummins Power Command, FG Wilson Power Wizard, etc). Nosso QTA inclui todos os circuitos, componentes e controles que permitem a comutação segura e eficiente entres as fontes de energia, alimentando as cargas por meio do grupo gerador em caso de falha da Rede. O quadro possui um revestimento em chapa tratado com tinta epóxi de alta resistência; o circuito de potência é separado da área de controle, de acordo com as principais normas de funcionamento e de segurança inclusive NR10 e NBR5410. O grau de proteção com a porta aberta é IP20. Com a porta fechada, o grau de proteção é IP55 ou IP40, dependendo do tipo de armários usados.
O circuito de potência podem ser montados com contatores intertravados mecanicamente e elétricamente , e para aplicações com chaves ATS de até 125 A, podem ser montados utilizando chaves SOCOMEC (francês) ou TECHNOLECTRIC (italiana) para as correntes nominais de 160 A até 4000 A, sempre tetra polares.

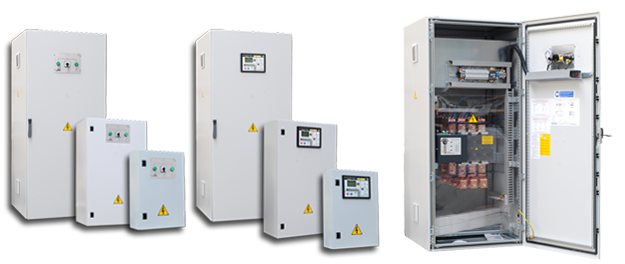

VERSÃO "BÁSICA"
Quadro de Transferência Automática - QTAs manual (sem controlador microprocessado) equipado com um comutador seletor de operação com 4 posições e 2 (duas) lâmpadas para sinalização Óptica de carga alimentada pela Rede e de "carga alimentada pelo grupo gerador". O painel apresenta proteções de fusíveis e placas de terminais. Este tipo de painel é normalmente associado a um painel de controle do grupo gerador existente e externo.
VERSÃO "INTELIGENTE"
Quadro de Transferência Automática -QTAs equipado com um controlador microprocessado. O controlador possui um visor gráfico que permite visualizar : tensões, frequência, horas de funcionamento, e a tensão da bateria do grupo gerador. Este tipo de painel automático gera e controla automaticamente a comutação rede/grupo gerador (este painel é muito utilizado nos grupos geradores Caterpillar e FG Wilson).
